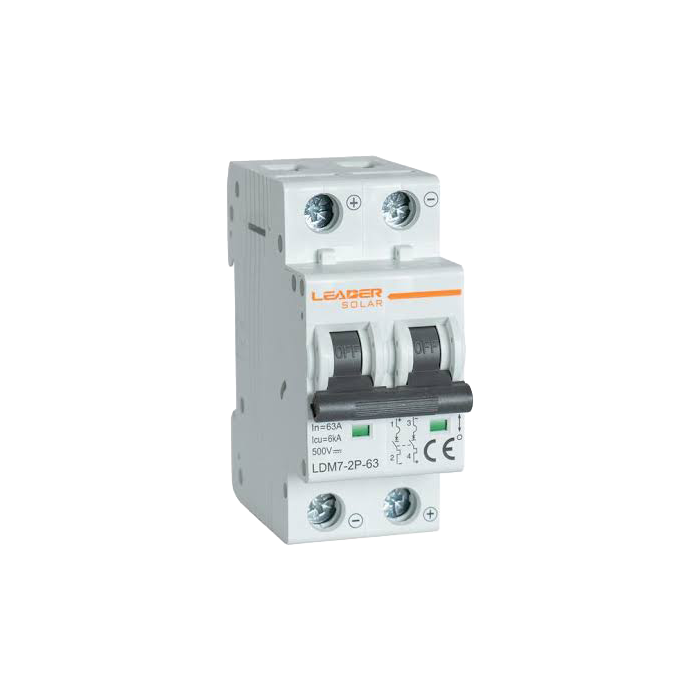

LEADER Disyuntor de Circuito CC – MCB
DISYUNTORES DE CIRCUITOS CC DOBLE DE 25, 32, 40 y 50A
Los microinterruptores automáticos son un dispositivo de seguridad eléctrica que detiene el flujo de electricidad durante sobrecargas y cortocircuitos mediante el uso tanto del calor como de la fuerza magnética.
En una configuración en serie, un microinterruptor automático termomagnético (MCB) actúa como la línea de defensa localizada aguas abajo, mientras que un fusible de protección típico sirve como la protección principal aguas arriba.
Funcionan en conjunto dividiendo las responsabilidades según la gravedad y la velocidad de la falla eléctrica.
Disyuntores de Circuitos CC LEADER - 25, 32, 40 y 50 Amperios
El disyuntor de CC cuenta con protección contra sobrecargas de retardo prolongado y protección instantánea contra cortocircuitos; se utiliza para distribuir energía eléctrica y proteger los circuitos y los equipos de suministro de energía contra los riesgos de sobrecarga, cortocircuito, etc. El disyuntor de CC cuenta con funciones de cierre rápido y lectura rápida de la segmentación, además de una estructura compacta, tamaño reducido y uso conveniente.
Protección térmica: Una tira bimetálica en su interior se calienta y se dobla cuando pasa por ella una corriente de sobrecarga continua, lo que hace que el disyuntor se dispare lentamente
Protección magnética: una bobina solenoide genera un campo magnético repentino durante un pico de cortocircuito, lo que acciona el mecanismo para abrir los contactos al instante
Beneficios:
Reutilizable: a diferencia de un fusible estándar que se funde y debe desecharse, un MCB puede reiniciarse y volver a activarse
Protección doble: protege tanto contra la acumulación lenta de calor (como cuando hay demasiados aparatos enchufados) como contra las sobrecargas eléctricas rápidas y peligrosas (como los cables cruzados).
Los disyuntores cumplen con las siguientes normas: IEC 60947-2 y GB 14048.2 «Disyuntores de baja tensión», IEC 60947-5.1 y GB 14048.5 «Equipos eléctricos de circuitos de control electromecánicos».
Caracteristicas
- DC MCB / 2P / 500V / 25-50A
- DC MCB Circuit Breakers Designed For PV Solar System
- Has Overload Long Delay Protection, Short Circuit Protection
- Quick Closing And Fast Reading Segmentation & Small Size
Dimensiones
| Product NO. | LDM7-63 | |
| Frame Degree Rated Current(A) | 63 | |
| Pole | 2P | |
| Rated Operating Voltage(VDC) | 500 | |
| Rated Current ln (A) | 25, 32, 40, 50 | |
| Rated lnsulation Voltage Ui (VDC) | 1200VDC | |
| Rated lmpact Voltage Uimp (KV) | 4 | |
| Ultimate Breaking Capacity lcu (KA) | 6 | |
| Run Breaking Capacity lcs (%lcu) | 75% | |
| Curve Type | C | |
| Trip Type | Thermal-magnetic | |
| Mechanical | Actual average value | 20000 |
| Standard | 8500 | |
| Electric | Actual average value | 2500 |
| Standard | 1500 |
Dibujo Técnico
